一、概述：

ZBW（N）型系列組合式變電站是將高壓電器設備、高壓器、低壓電器設備等組合成緊湊型成套配電裝置，用于城市高層建筑、城鄉建筑、居民小區、高新技術開發區、中小型工廠、礦山油田以及臨時工作用電等城所，作配電系統中接受和分配電能之用。
本產品具有盛大性強、體積小、結構 緊湊、運行安全可靠、維護方便、以便移動等特點，占地面積僅為同容量常規土建式電站的1/10-1/5，大大減少了建設費用。在配電系統中用于環網配電系統，也可用于雙電源或放射終端配電系統，是目前城鄉變電改造的道選型成套設備。本產品符合GB/T178467-1998《高壓/低壓預裝式變電站》標準。

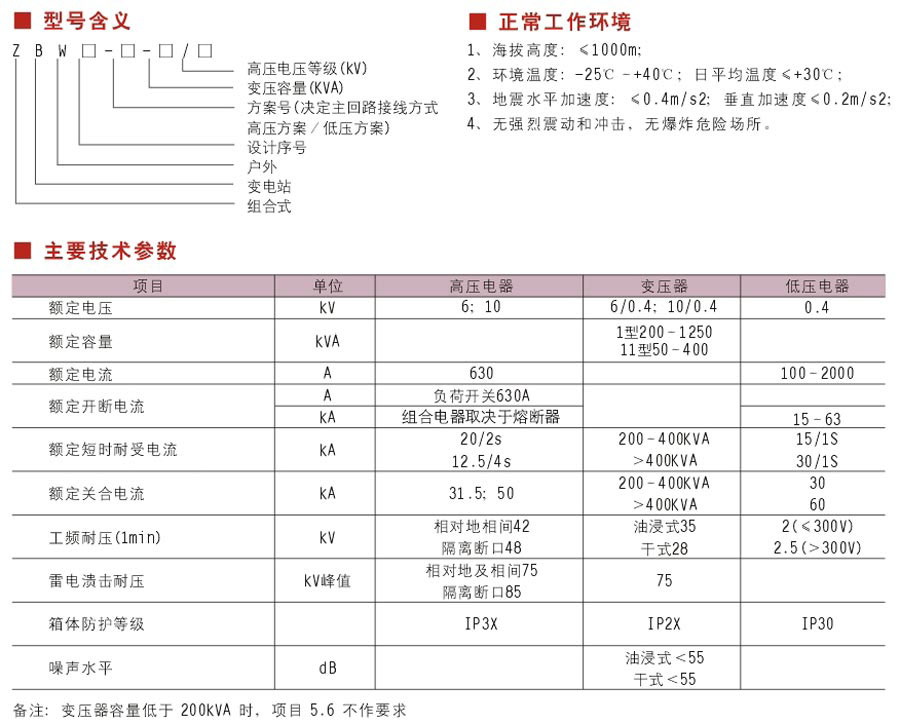

二、結構特點：
1、本產品由高壓配電裝置、變壓器及低壓配電裝置聯接而成。分成三個功能隔室，即高壓室、變壓器室和低壓室。高壓室功能齊全。高壓室由HXGN-10環網柜組

成一次供電系統，可布置成環網供電、終端供電，雙電源供電等各種供電方式，還可裝設高壓計量元件，滿足高壓計量的要求。變壓器可選擇S7、S9以及其他低

損耗油浸變壓器或干式變壓器。變壓器室設自動強迫風冷系統及照明系統，低壓室根據用戶要求采用面板或柜裝式結構組成用戶需要的供電方案，有動力配電、

照明配電、無功力率補償、電能計量等多種功能，滿足用戶的不同要求，方便用戶的供電管理和提高供電質量。
2、高壓室結構緊湊合理，并且有全面防誤操作聯鎖功能。另外、高、低壓室所選用的全部設備性能可靠，操作方便，產品運行安全可靠，操作維護方便。
3、采用自然通風和強迫通風兩種方式。使通風冷卻良好。變壓器天之驕子和低壓室均有通風道。排風扇有溫檢裝置，按整定溫度能自動啟動和關閉，保證變壓器

滿足負荷運行。
4、箱體結構能防止雨水和污物進入，并采用進口熱鍍鋅彩鋼板或防銹鋁合金板及不銹鋼板制作，設計有雙層結構，夾層間充滿泡沫塑料，具有良好的隔熱作用，

具備長期戶外使用的條件，確保防腐、防水、防塵性能，使用壽命長、外形美觀。
