一、概述:

FKN-12(FKRN-12)型交流高壓負荷開關（以下簡稱負荷開關）是一種新型產氣式戶內高壓負荷開關，適用于交流50HZ，額定電壓12KV的三相交流電力系統中，作為開斷負荷電流及關合短路電流之用。

二、使用環境條件:

1、周圍空氣溫度：上限+40℃，下限一般地區10℃，高寒區-25℃。

2、海拔高度為1000m及以下。

3、相對濕度：月平均值不大于90%，日平均值不大于95%。

4、周圍空氣應不受腐蝕性或可燃氣體及水蒸氣體等明顯污染。

5、無經常性劇烈運動。

三、FKN-12負荷開關安裝與調試：

3.1產品在出廠前已經調試及檢驗合格、安裝前勿再擅自調整及操作開關。

3.2負荷開關應安裝在垂直的墻上或金屬構架上，配用4～6個M12螺栓，在安裝孔位置固定。

3.3連接開關母線，銅排，安裝前應調平，以螺栓堅固，防止用力過猛而使開關損壞或變形，影響導電及接觸。

3.4該開關配用CS8型或?qū)Ｓ檬謩硬僮鳈C構，當手柄向上時為合閘位置，當手柄向下時為分閘位置。

3.5負荷開關操作機構及母線安裝好以后，應進行不少于5次的分合閘操作，其運動部分應靈活，導電接觸應良好，動靜觸刀無因母線安裝而產生錯位現象。

四、墻上安裝示意圖：

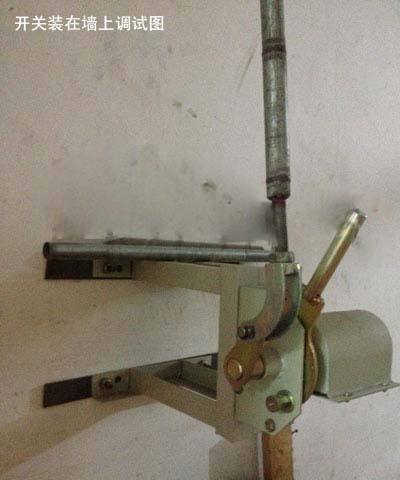

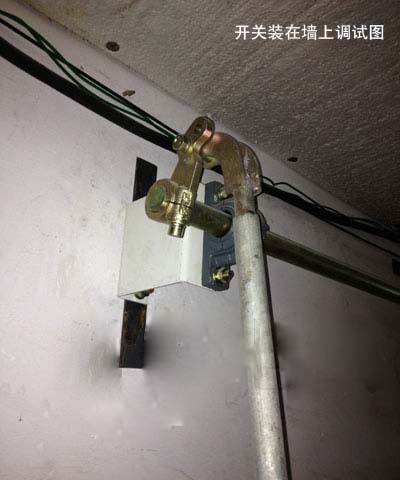

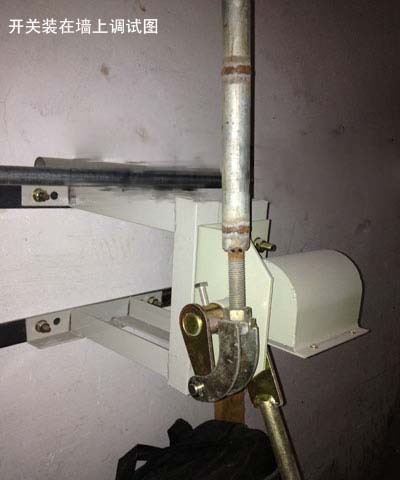

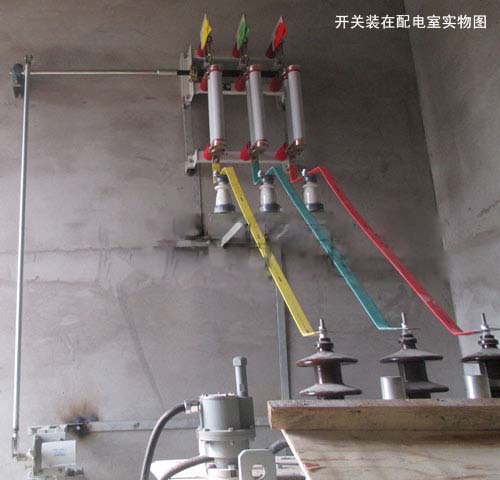

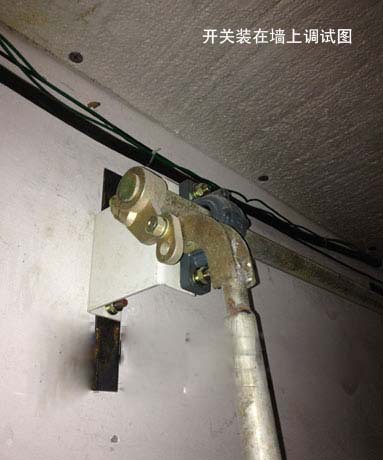

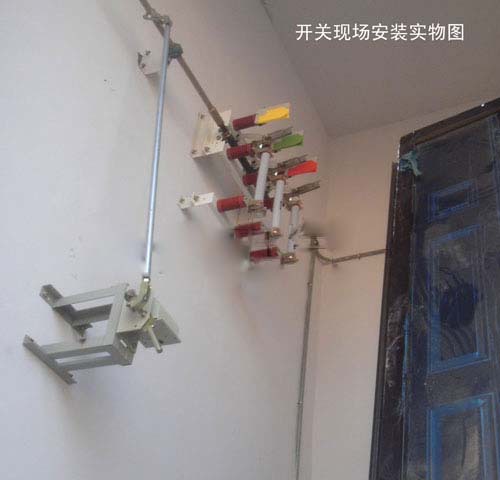

五、FKN-12負荷開關實物安裝調試圖：

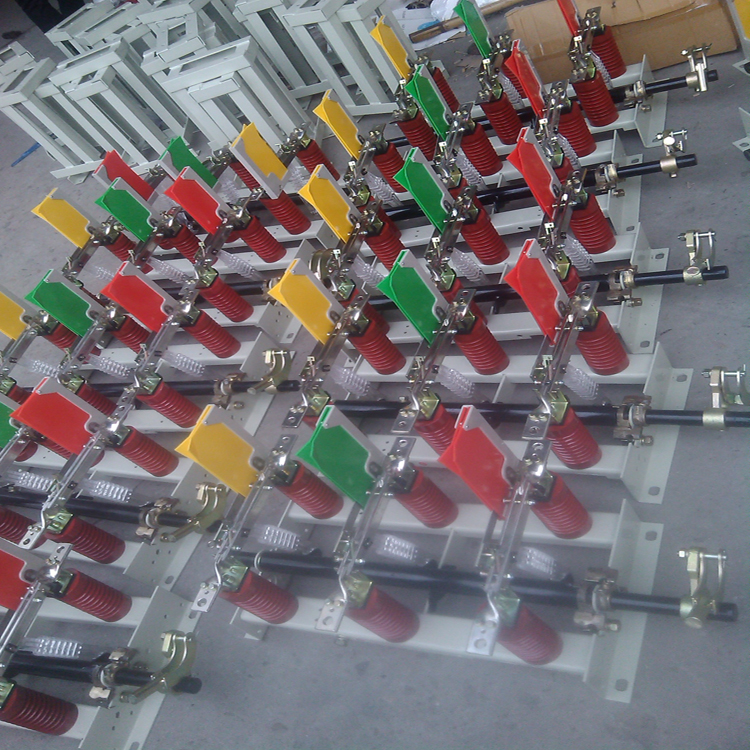

六、實物圖：
